1.攻螺纹的操作步骤
攻螺纹的操作可按以下步骤进行：
1）攻螺纹前的准备。主要内容包括熟悉加工图样，选用合适的夹具、量具和刀具等。
2）根据所选用的刀具类型选择主轴转速，然后装夹并校正工件，钻出螺纹底孔。
3）攻螺纹操作。起攻后以头锥、二锥和底锥的顺序加工至要求的螺纹尺寸。
4）检查螺纹质量。
5）卸下工件并清理工作台面。
2.攻螺纹的操作要点
攻螺纹的操作主要有以下几个要点：
1）攻螺纹前底孔直径的确定。在攻螺纹的过程中，由于丝锥的几个刀齿同时进行切削，故对金属材料产生了比较明显的挤压作用，使攻螺纹后的螺纹孔小径小于原底孔直径。若原底孔直径等于螺纹小径时，因为挤压作用，丝锥小径将被紧紧箍住，势必给继续切削造成困难，甚至折断丝锥，特别是加工细牙螺纹或塑性较大的材料时，这种现象更为严重。因此，攻螺纹前的底孔直径应根据螺纹牙型和工件材料，相应地比螺纹孔小径略大一些，使挤出的金属能进入螺纹小径与丝锥的间隙处，如图7-12所示。这样，既不会挤住丝锥，又能保证加工出的螺纹得到完整的牙型。
底孔直径通常根据工件材料塑性的优劣和钻孔时孔的扩张量来确定，对其的要求是攻螺纹时既能保证有足够的空隙来容纳被挤压出的金属，又要保证切削出完整的牙型。
攻普通螺纹时，对于钢或塑性较高的材料，其底孔直径d0取d0=D-P；加工铸铁和塑性较小的材料时，由于扩张量较小，底孔直径d0取d0=D-（1.05～1.1）P。其中，D为螺纹直径（mm），P为螺距（mm）。
攻普通螺纹的底孔直径d0也可参照表7-1中列举的钻头直径来选取。

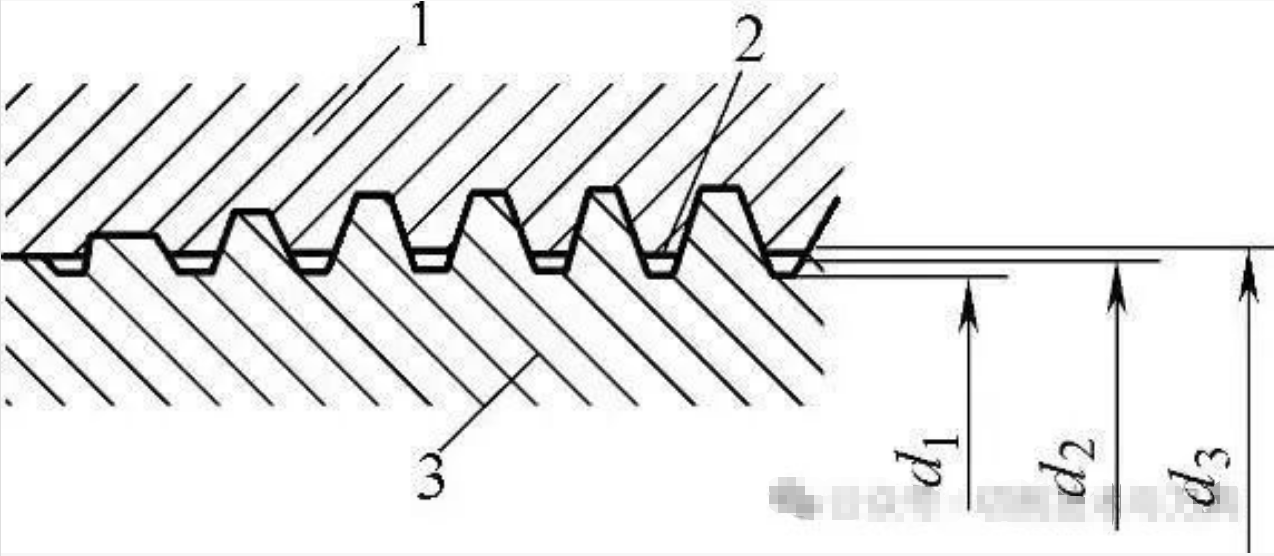

图7-12 攻螺纹时金属的挤压情况
1—工件 2—挤压出的金属 3—丝锥 d1—丝锥小径 d2—螺纹孔小径 d3—螺纹底孔小径

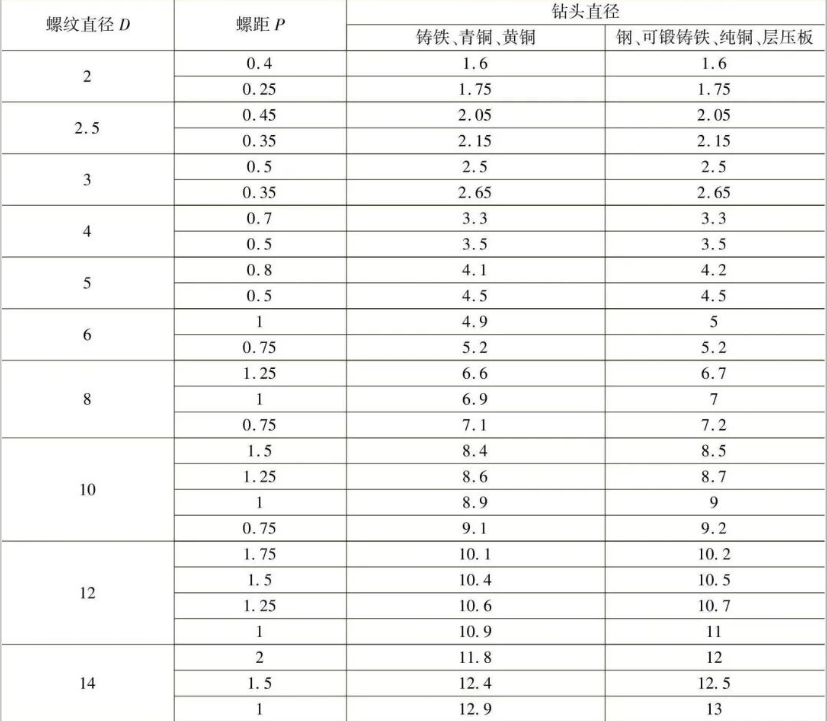

表7-1 攻普通螺纹前钻底孔的钻头直径（单位：mm）
加工寸制螺纹的底孔直径d0的计算公式可参见表7-2，寸制螺纹的底孔直径d0也可参照表7-3直接查出。

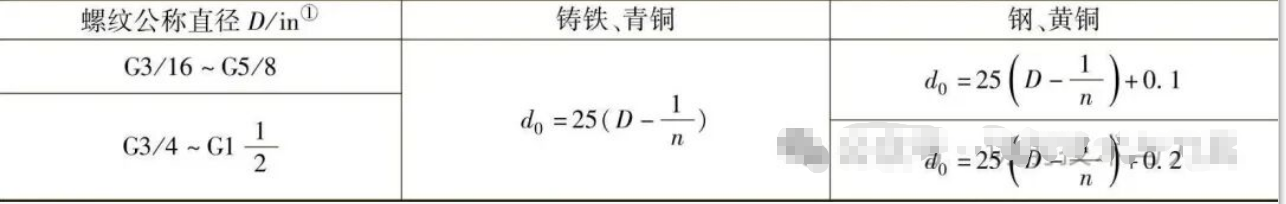

表7-2 加工寸制螺纹底孔直径d0的计算公式
2）正确加工螺纹底孔。加工螺纹底孔时除按照尺寸要求外，还要注意：①所选择加工底孔的钻头或扩孔钻头，其切削刃要锋利，刃带要光滑，不得有毛刺和磨损现象，以免将孔壁刮伤或产生锥度等缺陷；②钻孔时要选择适当的转速和进给量，以防止产生过高的切削热，从而加厚冷硬层，给攻螺纹造成困难；③底孔的表面粗糙度值Ra应小于6.3μm，孔的中心线应垂直，不得弯曲和倾斜，以免导致螺纹牙型不完整和歪斜；④底孔直径大于10mm时，最好经过钻孔和扩孔使之达到所要求的孔径及表面粗糙度值，以提高底孔质量。
3）正确选用丝锥。丝锥有机用丝锥和手用丝锥两种。机用丝锥是指高速钢制成的磨牙丝锥，其螺纹公差带分为H1、H2和H3三种；手用丝锥是指碳素工具钢制成的滚牙丝锥，螺纹公差带为H4。丝锥公差带的适用范围见表7-5。

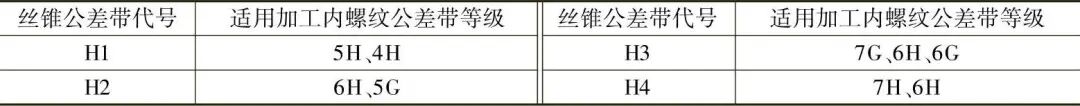

表7-5 丝锥公差带的适用范围

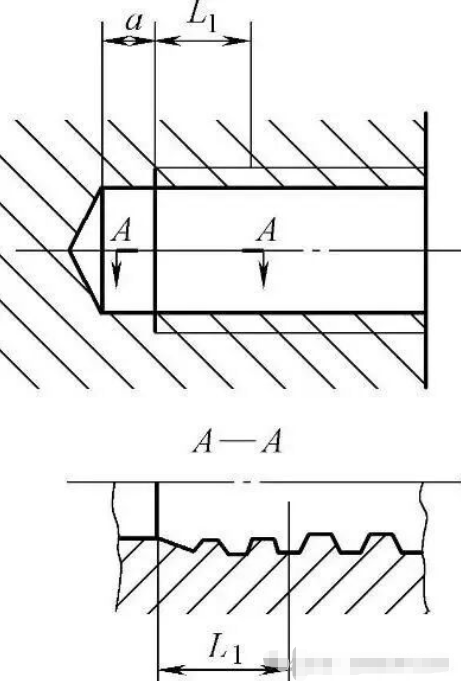

4）不通孔攻螺纹深度的确定。加工不通孔的螺纹时，丝锥末端的切削部分不能攻出完整的螺纹牙型，如图7-13所示。
这段不完整的螺纹牙型称为螺尾长度，以L1表示。因此，所加工的底孔深度，应等于需要的螺纹深度加上丝锥末锥切削部分的长度，其加长部分应不大于3个螺距。机攻不通孔的螺纹时，如果不使用安全夹头，为了便于控制攻螺纹深度和保证不会折断丝锥，只要工件允许，可将底孔深度再加2～3个螺距（见图7-13）。这段长度称为螺纹空白，以a表示。
5）孔口倒角。钻完底孔后，应对孔口进行锪孔倒角（90°～120°），以使丝锥切削部分能够顺利切入底孔。通孔螺纹两端倒角，不通孔螺纹一端倒角。锪孔用的锪钻或麻花钻的直径D锪=（1.1～1.2）D。其中，D锪为锪孔直径（mm），D为螺纹直径（mm）。
7.1.3 攻螺纹的操作方法
攻螺纹按其操作动力源的不同，可分为手工攻螺纹和机动攻螺纹。
1.手工攻螺纹的操作方法
手工攻螺纹操作方便，适应范围特别广，特别是对较大或较小直径的螺纹，或者韧性大、强度高的材料，一般都采用手工攻螺纹。手工攻螺纹除使用手用丝锥外，与手工铰孔一样，还需使用铰杠（铰杠结构可参见图6-86）。一般攻M5以下的螺纹，宜用固定式铰杠。可调铰杠有150～600mm六种规格，可攻M5～M24的螺纹。当需要攻工件高台阶旁边的螺纹或箱体内部的螺纹时，需用丁字铰杠。
（1）攻螺纹的方法 攻螺纹总体上可分为起攻、中途攻削及攻削完成三个阶段。各阶段的操作方法如下：

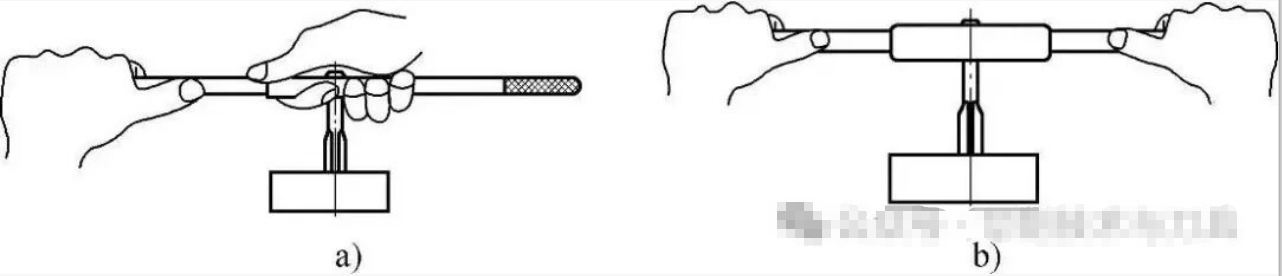

1）起攻握法。用头锥起攻时，一手按住铰杠中部对丝锥施加压力，另一手握住杠柄一端作顺时针旋转（见图7-14a），当切削部分切入后，再用两手握住杠柄两端均匀施加压力作旋转切入
a）开始起攻 b）旋转切入

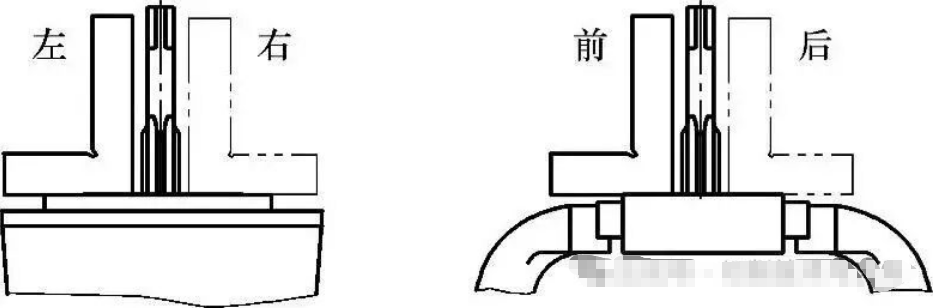

2）起攻检查。在整个起攻阶段，特别要注意丝锥与工件表面的垂直度。当丝锥切入2～3圈后，应对丝锥与工件表面的垂直度进行检查，以保证丝锥中心线与底孔中心线重合。检查的方法（检查时需将铰杠取下）有两种：①用直角尺从前后、左右两个相互垂直的方向进行检查，如图7-15所示；②凭借经验进行目测判断，以后每切入1圈都应检查一次。当丝锥切入5～6圈后，起攻阶段完成，便可进入后续攻削阶段。

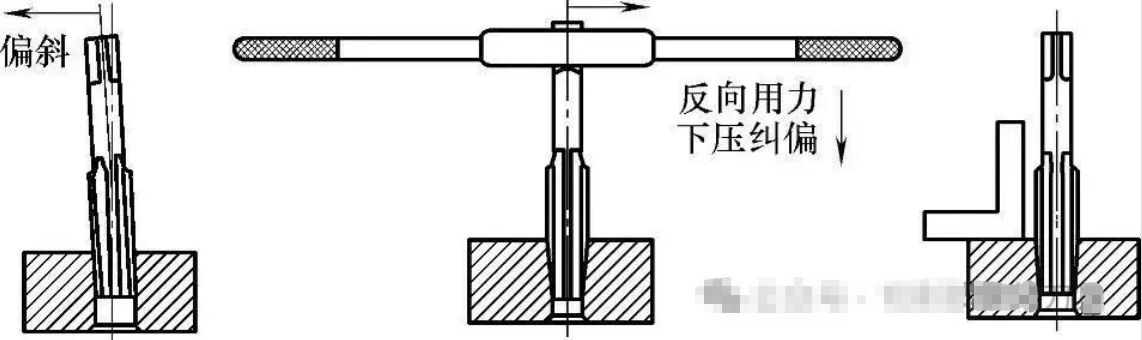

3）纠偏校正。起攻阶段时，若丝锥发生较明显偏斜，需及时进行纠偏操作，其操作方法是：将丝锥回退至开始状态，再将丝锥旋转切入，当接近偏斜位置的反方向位置时，可在该位置适当用力下压丝锥并旋转切入进行纠偏，如此反复几次，直至将丝锥的位置校正为止，然后继续攻削
4）中途攻削。当丝锥切削部分全部切入底孔时就进入了中途攻削阶段。此阶段不需要再对丝锥施加压力，仅需旋转杠柄即可，但要注意的是：①每次扳转铰杠，丝锥的旋进不应太多，一般每次旋进1/2～1圈为宜；②M5以下的丝锥一次旋进不得大于半圈，加工细牙螺纹或精度要求高的螺纹时，每次的进给量还要减少；③攻铸铁比攻钢材时的速度可以适当加快一些；每次旋进后，再倒转约为旋进的1/2的行程，攻较深的螺纹孔时，回转的行程还要大一些，并需往复拧转几次（倒转的目的是及时自行断屑和排屑）。
5）攻削完成。攻削完成后需退出丝锥。当能用手直接旋转丝锥退出时，就不要旋转铰杠来退出丝锥，以免因旋转铰杠时产生的摆动造成对螺纹表面质量的破坏。
丝锥用完后要擦洗干净，涂上机械油，隔开放好，妥善保管，不应混装在一起，以免将丝锥刃口碰伤。
（2）攻螺纹注意事项 攻螺纹操作时应注意以下事项：
1）攻螺纹时，必须以头锥、二锥和底锥的顺序攻削至要求的尺寸。
2）攻削较硬材料螺纹时，应采用头锥、二锥交替攻削的方法，以减轻头锥切削部分的负荷，防止丝锥折断。
3）攻螺纹感到很费力时，切不可强行转动，应将丝锥倒转，使切屑排除，或用二锥攻削几圈，以减轻头锥切削部分的负荷，然后再用头锥继续攻。如果继续攻仍然很吃力或断续发出“咯咯”的声响，则说明切削不正常，或丝锥磨损，应立即停止，查找原因，否则丝锥就有折断的危险。
4）攻不通孔的螺纹时，可在丝锥上做好深度标记，并频繁地把丝锥退出，将切屑清除，以保证螺纹的有效长度。当末锥攻完，用铰杠带动丝锥倒旋松动以后，应用手将丝锥旋出。不宜用铰杠旋出丝锥，尤其不能用一只手快速拨动铰杠来旋出丝锥，因为攻完的螺纹孔和丝锥配合较松，若用铰杠旋出丝锥，容易产生摇摆和振动，降低螺纹的表面质量。
攻通孔螺纹时，丝锥的校准部分不应全部出头，以免扩大或损坏最后几圈螺纹。螺纹孔攻完后，也要参照攻不通孔螺纹的方法旋出丝锥。
5）用成组丝锥攻螺纹时，在头锥攻完以后，应先用手将二锥或三锥旋进螺纹孔内，直到旋不动时才能使用铰杠操作，以防止因对不准前一丝锥攻的螺纹而产生乱扣现象。
6）攻M3以下的螺纹孔时，如果工件不大，可用一只手拿着工件，另一只手拿着铰杠旋转丝锥，这样可避免丝锥折断。
2.机动攻螺纹的操作方法
除了对某些孔必须用手工攻螺纹外，一般应使用机用丝锥进行机动攻螺纹，以保证攻螺纹质量和提高劳动生产率。机攻螺纹除必须使用加工机床、机用丝锥外，在攻螺纹孔深度超过10mm或攻不通孔的螺纹时，还需使用攻螺纹安全夹头，其结构如图7-17所示。
在机床上攻螺纹时，采用安全夹头来装夹丝锥，具有更换丝锥方便的作用，并可通过旋转调节螺母5来调节整个安全夹头扭矩的大小，以对丝锥起到安全保护、防止折断的功效；同时在不改变机床转向的情况下，可以自动退出丝锥。但安全夹头承受的切削力，要按照丝锥直径的大小进行调节。
