攻螺纹用丝锥，铣螺纹用螺纹铣刀。这两种刀具的明显区别是丝锥的刃齿有螺旋升程；而螺纹铣刀的刃齿没有螺旋升程，加工中的螺旋升程要靠机床运动来实现。正因为后者是这种结构，使得它既可用于铣削右旋螺纹，又可用于铣削左旋螺纹。

4.1.1 丝锥

此处不介绍手工攻螺纹用的丝锥，只介绍机用丝锥。丝锥头部有一段圆锥面，这段圆锥面部分称为导入段。

机用丝锥的排屑槽按旋向分有三种：右旋槽、直槽和左旋槽，如图4-1所示。与手工用丝锥分头锥和二锥不同，一种螺纹规格的机用丝锥只有一个丝锥。

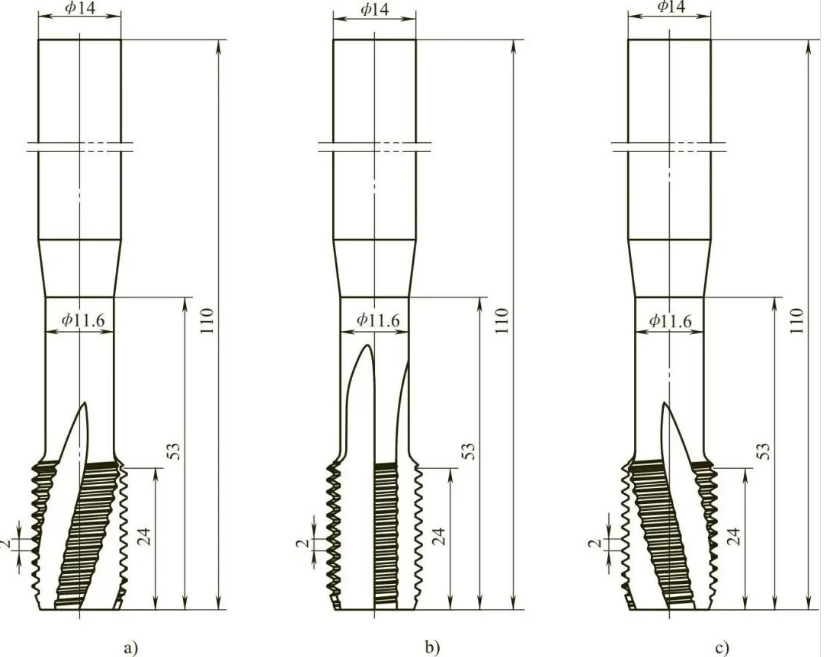

图4-1 机用丝锥的排屑槽

a）右旋槽（M16） b）直槽（M16） c）左旋槽（M16）

右旋排屑槽丝锥攻螺纹时切屑往上排，所以适用于攻不通孔。左旋排屑槽丝锥攻螺纹时切屑往下排，所以适用于攻通孔。直槽丝锥攻螺纹时碎屑住下排，条屑排出方向不定，既可用于攻不通孔又可用于攻通孔。

机用丝锥的排屑槽最少有3条（图4-1中的丝锥有3条排屑槽），也可以有多条。图4-2中的丝锥有4条排屑槽。

图4-2 有4条排屑槽的丝锥

有些场合需要用大螺旋角排屑槽，图4-3所示为一种已装在刀柄上的大螺旋角排屑槽丝锥。

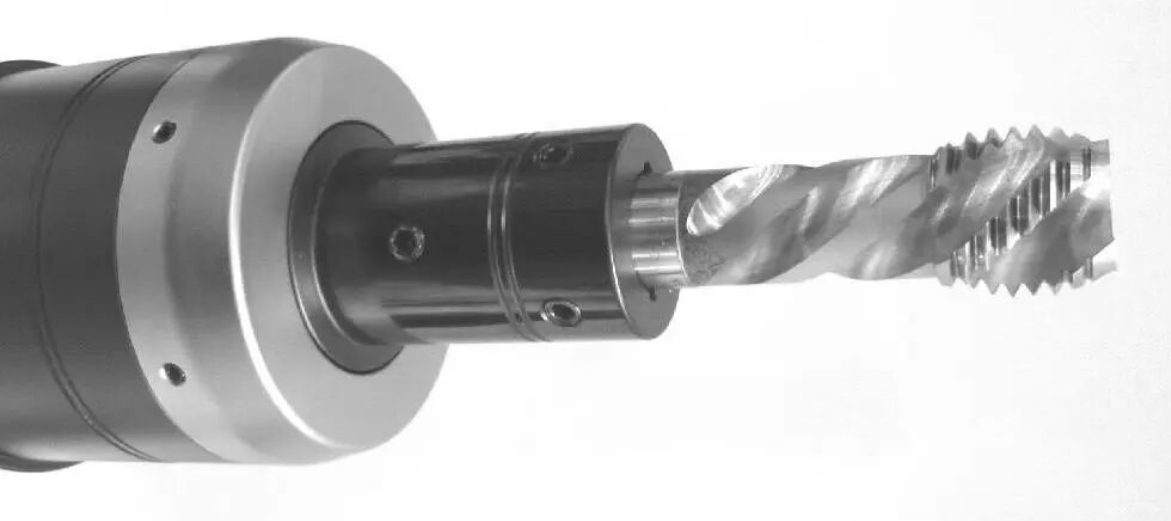

图4-3 大螺旋角排屑槽丝锥

4.1.2 只有一个刃齿及横向有多个刃齿的螺纹铣刀

只有一个刃齿和横向有多个刃齿的螺纹铣刀，其刃齿都在与刀具轴垂直的某一横截面内。

1.只有一个刃齿的螺纹铣刀

这实际上是借用车刀来铣螺纹。铣较大内径的三角内螺纹时可借用装三角内螺纹刀片的普通内螺纹车刀；铣三角外螺纹可借用装三角外螺纹刀片的内螺纹车刀。铣小内径内螺纹可借用图4-4和图4-5a所示的分体小螺纹车刀。作者曾使用一把刃尖回转直径为ϕ11.6mm的分体小螺纹车刀来铣0.5in的NPT内锥螺纹，而该刀原本是用来车尺寸代号为1/2的NPT内锥螺纹的。

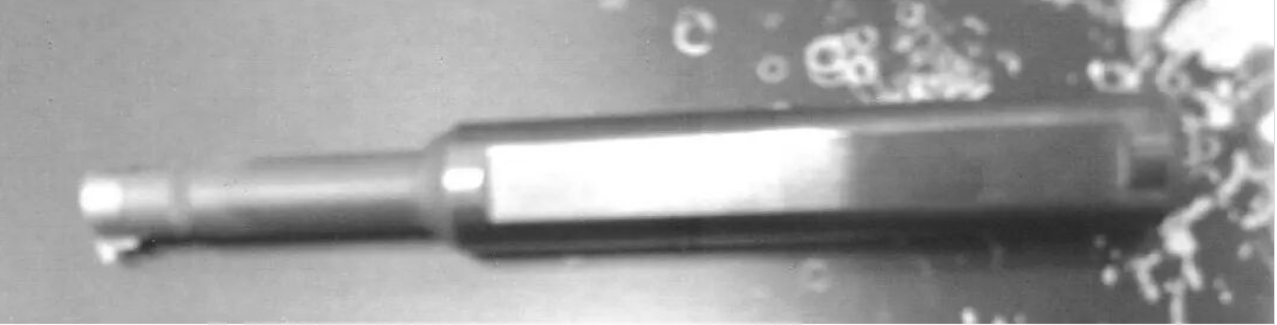

图4-4 分体小螺纹车刀

2.横向有多个刃齿的螺纹铣刀

横向有多个刃齿的螺纹铣刀有三种。第一种是整体内螺纹铣刀，如图4-5b所示。这种螺纹铣刀一般用于铣削内径很小的内螺纹。某国际著名品牌的这种米制、英制螺纹铣刀各有3个规格。其中，米制最小规格的螺纹铣刀刃齿回转直径d₃为ϕ5.8mm，d₁为ϕ6mm，d₂为ϕ3.5mm，L为58mm，e为15mm。用它最小可铣M8的粗牙螺纹及细牙螺纹。这种刀一般有3个刃齿。

第二种是分体内螺纹铣刀，它由铣刀体和铣刀片两部分组成，如图4-5c所示。这种内螺纹铣刀一般用于铣削内径为中等大小的内螺纹。某世界著名品牌的这种铣刀的刀片有一种规格的具体尺寸如图4-5d所示。用装此刀片的内螺纹铣刀可铣螺距为2mm、螺纹大径不小于20mm的内螺纹。图4-6所示为横向有3个刃齿分体内螺纹铣刀照片。

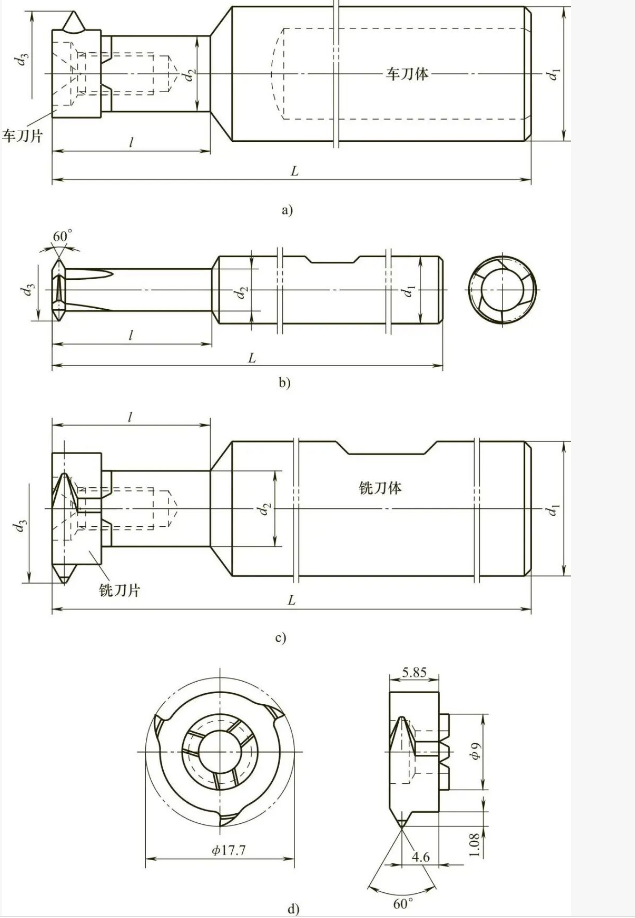

图4-5 用于铣削内螺纹的刀具

a）小螺纹分体车刀（单齿刃） b）在横向有3个刃齿的整体内螺纹铣刀 c）在横向有3个刃齿的分体内螺纹铣刀 d）横向有3个刃齿的内螺纹铣刀片

第三种是铣外螺纹和大直径内螺纹的刀盘螺纹铣刀（见图4-7）。这种螺纹铣刀在刀盘上装若干片（图4-7所示为5片）可转位三角螺纹刀片，刃口回转直径一般不小于ϕ40mm。
